De modus operandi en afgeleverde plannen



Aan de hand van gemailde plannen, opgezochte kadastrale plannen en altijd een bezoek ter plaatse wordt een scannings-schema's opgemaakt met de positie en het aantal 3D-scanopstellingen.



  • voorafgaandelijk wordt de graad van detaillering in onderling overleg bepaald van wat wel en niet dient te worden uitgetekend of uitgewerkt zodat er een resultaat wordt verkregen die aan de verwachtingen zal voldoen
  • altijd wordt er een gedetailleerde en gepersonaliseerde offerte op maat opgemaakt en gemaild met extra verduidelijking
  • met de super-scanner Leica Reality Capture laserscanner RTC360 wordt alles gescand aan 2 miljoen punten per seconde in 360° horizontaal en 300° verticaal en indien gewenst in een bijkomende ratio HDR-gefotografeerd (High-Dynamic-Range)

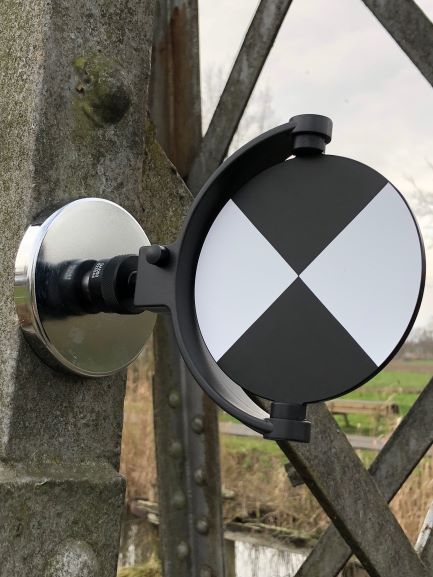

  • tijdens het scannen kan er gebruik worden gemaakt van targets om de precisie en nauwkeurigheid extra te optimaliseren. Deze targets kunnen ook worden gebruikt om geplaatste meetnagels mee in te scannen zodat er referentiepunten worden gecreëerd om nadien alle gewenste punten te kunnen uitzetten op de werf

  • vanuit deze 3D-scan-data wordt met het programma Cyclone 360 van Leica een puntenwolk gegenereerd, met indien gewenst met HDR-foto's, waarmee de kwaliteit van de links tussen de verschillende scans wordt geoptimaliseerd zodat een millimeter precieze puntenwolk wordt verkregen
  • vanuit deze gegenereerde puntenwolk wordt het project uitgetekend in ofwel het 3D-BIM tekenpakket Revit van Autodesk zodat een perfect waarheidsgetrouw 3D-BIM-model wordt verkregen (rvt-formaat) ofwel in een 2D-dwg-tekenpakket BricsCad (perfect compatibel met het AutoCad dwg-formaat) zodat ook hier een perfect waarheidsgetrouw een 2,5D-plan of 2D-plan wordt verkregen
  • er ken eveneens worden geopteerd om de gebouwen schematisch uit te tekenen in een 3D-volumes in een waarheidsgetrouw digitaal terrein model met hoogtelijnen
  • vanuit dit 3D-Revit-model kunnen de gewenste 2D-dwg-tekeningen met alle grondplannen per verdieping en alle gevelplannen worden genereren met een onbeperkt aantal sneden zoals de klassieke langs- en dwarssneden en de trapzalen voorzien van bematingen, ruimtebenamingen met oppervlaktegegevens en eventueel ook volume- en omtrek-gegevens, niveau’s, extra info, enz. Deze plannen kunnen ook worden voorzien van 3D-zichten en een digitaal terrein model (DTM) met hoogtelijnen
  • plannen kunnen worden afgeleverd in rvt-formaat of dwg-formaat en ook altijd in het vlot plotbaar pdf-formaat



  • de gegenereerde puntenwolk met HDR-foto’s kan worden gepublisht zodat men zelf het volledige project via de gratis viewer van Leica “TruView” in detail "de echte bestaande toestand" kan  bekijken en controleren met HDR-foto's en er probleemloos zelf in kan gaan meten
